美标止回阀的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种美标止回阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

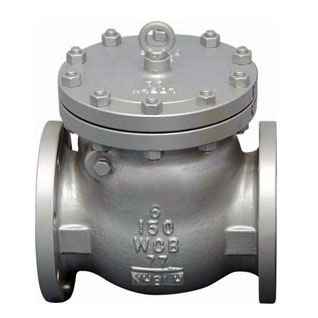

美标止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。美标止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。美标止回阀主要可分为美标旋启式止回阀(依重心旋转)与美标升降式止回阀(沿轴线移动)。
美标止回阀特点
①产品的设计制造符合美国国家标准ANSIB16.34,美国石油协会标准APl6D要求。
②美标止回阀阀瓣为旋启式,流道为直通式,水平管道、垂直管道均可安装。
③摇杆销轴采用内装式结构,减少了美标止回阀外泄漏的缺点。
④阀体,阀盖为螺栓连接,高压情况下(PN≥10MPa)。中法兰采用内压自密封结构,使得产品体积小,重量轻,密封可靠。
美标止回阀标准
设计标准 APl6D.JlS B2074-2084
结构长度 ANSIB16.10,JISB2002
配管法兰 ANSI B16.5、JISB2212-2214
对焊端尺寸 ANSlB16.25
检验与试 APl6D或APl598,JlSB2003
美标止回阀试压规范
压力级或公称压力 | 壳体试验 (Mpa) | 密封试验 (MPa) | |
高压液密封 | 低压气密封 | ||
150Lb.PN2.0MPa | 2.94 | 2.16 | 0.6 |
300Lb.PN5.OMPa | 7.67 | 5.62 | |
600Lb.PNl O.OMPa | 15.3 | 11.23 | |
JISlOK | 2.1 | 1.6 | |
JIS20K | 5.1 | 3.8 |
美标止回阀主要零件材料及性能规范
零件名称 | 材 料 | ||||||||
阀体 阀盖 阀瓣 摇杆 | ASTM A216 WCB | ASTM A351 CFB | ASTM A351 CF8M | ASTM A351 CF3 | ASTM A351 CF3M | ||||
销轴 | 1Crl3 | OCrl8Ni9 | OCrl7Nil2M02 | OOCrl9Nil0 | OOCrl7Nil4M02 | ||||
F6a | 304 | 316 | 304L | 316L | |||||
阀瓣 | 密封面 | 13Cr | 13Cr | STL | 本体 本体 STL 本体 STLR STL | ||||
阀座 | 13Cr | STL | STL | ||||||
阀瓣螺母 | 1Crl3 | 0Crl8Ni9 | OCrl7Nil2M02 | 00Crl9NilO | OOCrl7Ni4M02 | ||||
410 | 304 | 316 | 304L | 316L | |||||
防松销 | OCCr8Ni9 | 0Crl7Nil2M02 | 00Crl9NilO | 00Crl7Nil4M02 | |||||
304 | 316 | 304L | 316L | ||||||
垫片 | 柔性石墨复合垫 (芯板:碳钢或不锈钢)不锈钢带,柔性石墨缠绕垫 | ||||||||
中法兰螺栓 | 350CrM0 ASTM A193 B7 | OCr18Ni9 ASTMA193 B8 | |||||||
中法兰螺母 | 45 ASTM A1 94 2H | OCr18Ni9 ASTM A194 8 | |||||||
适用 工况 | 适用介质 | 水、蒸汽、油品等 | 硝酸等腐蚀介质 | 醋酸等腐蚀介质 | 强氧化性介质 | 尿素等腐蚀性介质 | |||
适用温度 (℃) | -29~425 | -40~200(超出该温度范围、请在订货时注明) |
注: 1如法兰密封面采用凸面以外的型式。请在订货时注明。
美标止回阀作用原理:
美标止回阀在使用过程中,介质按图示箭头方向流动。
1、当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。
2、美标止回阀的阀体及阀瓣的密封面采用不锈钢堆焊。
