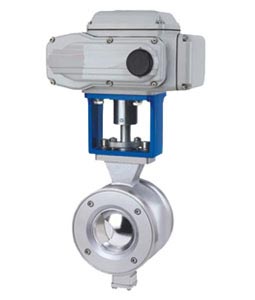

V型球阀
气动V型球阀
口径：DN15-400
压力：1.6-6.4MPa
V型球阀简单描述
该V型球阀系列是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，V型球阀将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
V型球阀主要特点：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）V型球阀具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
V型球阀适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置电子式电动执行机构或气动执行机构。
V型球阀详细介绍
| 公称通径DN(mm) | 25～400 | |||
| 公称压力PN(MPa) | 1.6～6.4 | |||
| 公称压力Ps(MPa) | 强度试验 | 2.4～9.6 | ||
| 密封试验 | 1.76～7.0 | |||
| 材料\代号 | C | P | R | |
| 主要 零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 聚四氟乙烯、不锈钢、硬质合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
| 适用 工况 | 适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 |
| 适用温度 | -28～425℃ | -28～500℃ | ||
| 执行器 | 型 号 | GT系列、AW系列,SW系列、BAW系列, BRAY系列 | ||
| 气源压力 | 0.4～0.7MPa | |||
| 连接形式 | 对夹式、法兰式，法兰按JB79-59标准 | |||
| 基本误差 | 回差 | 死区 | 输入信号 | 气源 接口 | |
| 电信号 | 气信号 | ||||
| 全行程的 ≤±2% | 全行程的 ≤±2% | 全行程的 ≤0.8% | 4～20mADC | 20～100Kpa | G1/8" G1/4" |
V型球阀性能
| 公称通径D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 61 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公称压力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 流量特性 | 近似等百分比（参见典型曲线图）、直线特性 | |||||||||||||
| 阀板转角（度） | 0°～至90°（可调） | |||||||||||||
| 允许泄漏量等级 | 软密封：零泄露 硬密封：≤额定Cv×0.001% | 软密封：VI微气泡级，金属密封：≤额定CV×0.065% | ||||||||||||
| 动作时间（S） | 0.5 | 1.0 | 2.5～4.0 | 7.0 | 10 | |||||||||
| 可调节比 | 250:1 | 300:1 | ||||||||||||
