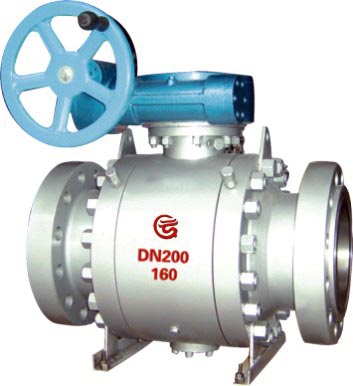

PDF文件浏览下载——球阀系列——硬密封球阀
硬密封球阀的球体表面采用先进的喷涂技术，通过对各种不同工况条件的处理，最高硬度可达HRC78。阀座密封面的处理，最高硬度可达HRC72。球体和阀座进行配对研磨，球阀整个密封面的所有密封区域均经过精密研磨。适合于高温高压的水、蒸汽、石油、煤炭、纤维、稠性和腐蚀性介质，以及带颗粒的介质。金属硬密封球阀有浮动球和固定球两种结构。目前硬密封球阀被广泛应用子造纸、原油、天然气、石化以及各类含有颗粒、易磨损、易冲蚀、易引起火灾的相关工业。
一、产品特点：
法兰连接尺寸金属硬密封球阀,法兰连接尺寸球阀,金属硬密封球阀产品结构特点如下：
1、采用特别设计的补偿性可动金属阀座结构，密封可靠。
2、本硬密封球阀系列应按规定流向使用。
3、经过特殊处理的球体与阀座，特别适用于高温度及含各种粉尘与固体颗粒的介质。
4、本硬密封球阀系列可配多种驱动装置。
二、工作原理
球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。
三、主要零件及材质：
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||
| GB | ASTM | GB | ASTM | ||||
| 1 | 阀体 | WCB | A216-WCB | 8 | 弹簧 | 60Si2Mn | AISI 9260 |
| 2 | 密封圈 | 柔性石墨 | 柔性石墨 | 9 | 垫片 | 柔性石墨+不锈钢 | B12.10-304/F.G |
| 3 | 阀座 | 1Cr18Ni9Ti | 304 | 10 | 填料 | 柔性石墨 | 柔性石墨 |
| 4 | 球体 | 1Cr13 | A276-420 | 11 | 填料压盖 | WCB | A216-WCB |
| 5 | 螺母 | 35 | A194-2H | 12 | 挡圈 | 65Mn | AISI 1066 |
| 6 | 螺柱 | 35CrMoA | A193-B7 | 13 | 阀杆 | 1Cr13 | A276-410 |
| 7 | 座垫 | 1Cr18Ni9Ti | 304 | 14 | 螺钉 | 35 | A193-B7 |
四、主要性能规范：
| 压力等级 | 公称压力 | 磅级 | ||||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 400 | 600 | ||
| 试验压力 | 壳体试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.03 | 7.5 | 10.2 | 15.0 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 7.48 | 11.0 | |
| 适用工况 | 适用介质 | 纸浆、浆料、粉尘及各种固体颗粒介质 | ||||||||
| 适用温度 | -196~≤550℃ | |||||||||
| 适用规范 | 设计制造按 | GB12237-89 API60 JP17S-48 | ||||||||
| 法兰尺寸按 | JB79-59、GB91133、HG20592-97 ANSI B16.5 JIS B2212-2214 | |||||||||
| 结构长度按 | GB12221-89 ANSI B16.0 JIS B2002 | |||||||||
| 检验试验按 | JB/T9092-99 API598 | |||||||||
注：法兰硬密封球阀（浮动式球阀、固定式球阀）结构尺寸与软密封球阀（浮动式、固定式球阀）结构尺寸相同。
硬密封球阀是金属和金属之间的密封，密封球体和阀座都是金属的，加工精度和工艺比较难，如果球体应为压力而变形那硬密封就会泄露，阀座材料精密加工，保证与阀芯（球体）的配合精度，一般用在高温高压上。一般来说，硬密封球阀价格要比软密封球阀价格要贵一些。
