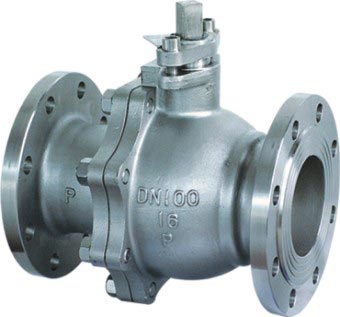

浮动式球阀

浮动式球阀的结构说明和工作原理

1、阀门开、关位置指示：

浮动式球阀的球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出是阀门处于开位置或关位置。当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时．阀门处于全关位置。

2、锁定装置：

为防止阀门开关受到误动作以及不可预知的线路振动而产生的不应有的开关动作，在阀门的全开和全关位置设有锁定孔，并可用挂锁锁定阀门．特别是安装在野外的阀门或在可燃性介质的石油类和化学药品的生产线或当工艺流程中不允许开或关阀门时．为防止其他人员错误操作阀门，该锁定装置就会体现出其独特的优越性.


3、阀杆防飞结构：

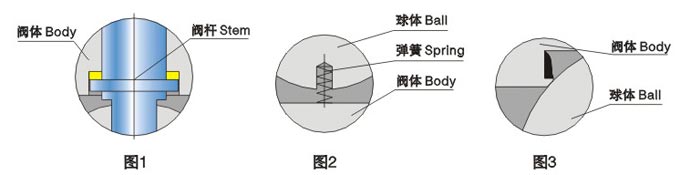

当介质通过阀门时，阀体中腔的压力可能将阀杆推出。为防止这种情况发生，在援杆下部设置一防飞出结构(图1)0这样，即使火灾时填料、止推轴承被烧掼或其它原因引起填料等损坏．阀体内的介质压力将使阀扦法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏。

4、防静电装置及防火结构：

软密封球阀设计了防静电装置(图2)和防火结构(图3)。当发生火灾时，一旦阀座被烧掼，球体将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。

5、独特阀座密封结构：

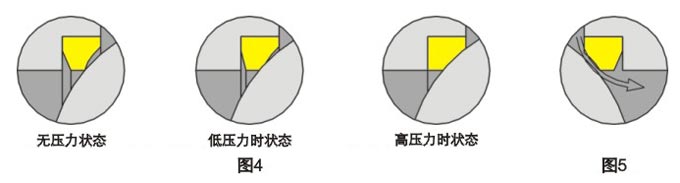

多年的球阀制造经验与国外先进技术的结合而设计的双线密封(图4)，可自然泄压阀座(图5)，能保证寿、低压及真空状态下的完全密封。

6、全通径或缩径：

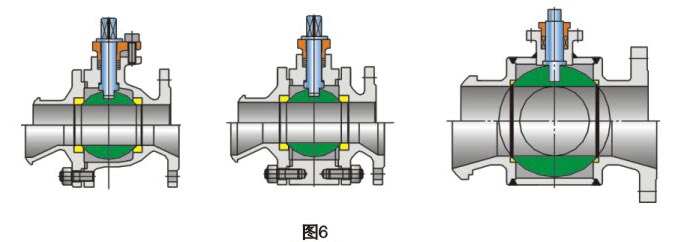

浮动式球阀的阀门流量孔径与管线内径一致(客户要求时可为缩径)，以便管线清扫(图6)。

浮动式球阀是由浙江巨龙阀门有限公司生产供应的主导产品。需要了解使用浮动式球阀的产品资料，使用说明书，技术参数，产品图片，用户，工程案例等更多情况，请与浙江巨龙阀门销售部联系，电话：0577-67980111...
