一、产品特征
适用介质：水、气、油品、天然气和酸碳腐蚀性介质
适用温度：软密封球阀-196-350℃
驱动方式：手动、气动、电动、液动等
公称通径：DN15-250mm1/2″-10″
中国软密封球阀价格,国际软密封球阀厂家,国际软密封球阀报价。
二、技术规范：
| 设计依据 | 国标软密封球阀系列 | 美标软密封球阀系列 | |
| 设计标准 | GB/T12237 | AP16D | ANSIB16.34 |
| 法兰连接结构长度 | GB/T12221 | AP16D | ANSIB16.10 |
| 结构长度（焊接） | GB/T15188.1 | AP16D | ANSIB16.10 |
| 连接法兰 | GB/T9113 | ANSI B16.5、B16.47 | |
| 对焊端 | GB/T12224 | ASNIB16.25 | |
| 试验和检验 | GB/T9092 | AP16D | AP1598 |

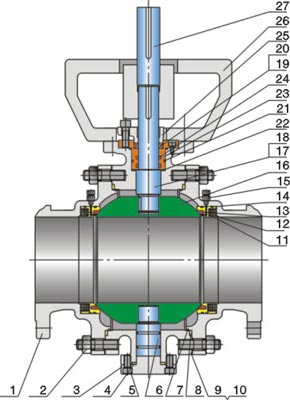

二、主要零件及材质：
| 序号NO. | 零件名称 | ||
| GB | ASTM | ||
| 1 | 阀体 | WCB | A216-WCB |
| 2 | 密封圈 | PTFE | PTFE |
| 3 | 球体 | 1Cr18Ni9Ti | SS304 |
| 4 | 螺母 | 35 | A194-2H |
| 5 | 螺柱 | 35CrMoA | A193-B7 |
| 6 | 石体 | WCB | A216-WCB |
| 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304/F.G |
| 8 | 填料 | PTFE | PTFE |
| 9 | 填料压盖 | WCB | A216-WCB |
| 10 | 定位片 | 25 | A105 |
| 11 | 挡圈 | 65Mn | AISI1066 |
| 12 | 手柄 | K33 | A47-667Gr.32510 |
| 13 | 阀杆 | 1Cr33 | A276-410 |
| 14 | 螺钉 | 35 | A193-B7 |
| 15 | 止推垫片 | PTFE | PTFE |
