球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;球阀在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;球阀在城市和工业企业的给排水、供热、和供气系统中;球阀在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

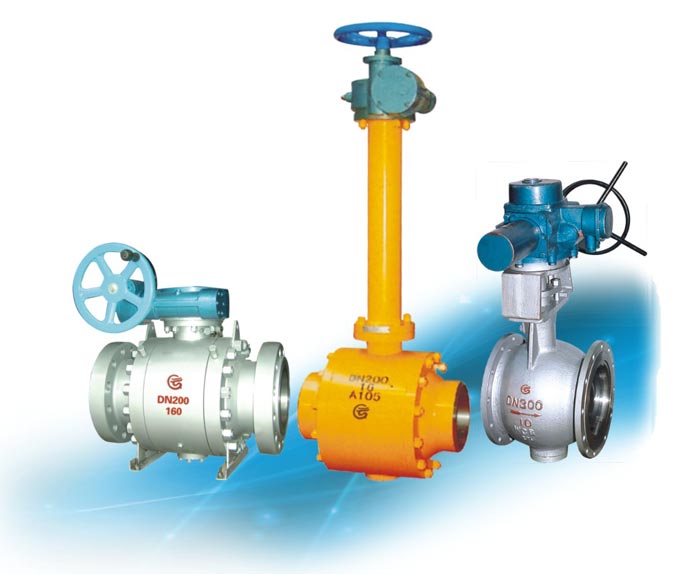

浙江巨龙阀门的球阀系列产品有硬密封球阀、耐磨球阀、超耐磨性球阀、软密封球阀、上装式球阀、浮动式球阀(Q41球阀)、锻钢球阀、固定式球阀(Q47球阀)、V型球阀、偏心球阀、卸灰球阀、轨道球阀、斜面球阀、高压球阀、管线球阀、美标球阀、喷煤粉专用球阀、锁渣球阀、整体式球阀、球形闸阀、保温球阀等。
球阀概述
球阀的球体绕阀体中心线作旋转来达到开启、关闭的作用,在管路中主要用来做切断、分配和改变介质的流动方向,是近年来被广泛采用的一种新型球阀门。目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
球阀的结构特点与性能

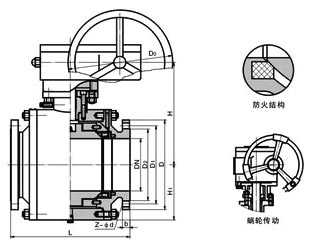

常规球阀是由主阀体、副阀体、阀座圈、球体、阀杆、填料、填料压盖、定位块、手柄等零件组成。
球阀的体积小、构造简单、流体阻力小,是所有阀门类流体阻力最小的一种。
球阀开关迅速、方便,只需将球体转动0~90°便完成阀门的开启或关闭动作。用作管线上快速切断介质非常适合。 由于球阀有2个阀座,双面密封,又采用有一定弹性的F4材料,所以密封性能良好。球阀的公称压力一般为:PN10、16、25、40、63、100、150、250、420几个等级,美标球阀的压力有150Lb、300Lb、600Lb、900Lb、1500Lb、2500Lb用在管线上。
球阀特点及优点
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封球阀、硬密封球阀、防火阀座等结构;DN150以下为浮动式球阀,DN200以下为固定式球阀。
6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。
球阀安装:
球阀的安装与其他机械设备安装一样,有一个安装姿态问题,阀门安装正确姿态应是内部结构型式符合介质的流向,安装姿态符合阀门结构型式的特定要求和操作要求。
