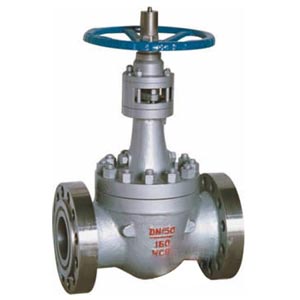

轨道球阀

PDF文件浏览下载——球阀系列——轨道球阀

轨道球阀是新型实用产品，具有旋转球芯90度摆切断的一种高科技型球阀。 国内目前所用O型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关，经常导致密封面损坏，阀门泄漏和卡死现象。无论是浮动式球阀或固定式球阀，球体与阀座始终接触，开关扭矩大，密封面容易损伤。轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀，该球阀能使密封面无摩擦结合，达到无泄漏的安全目的，并大大提高了阀门的使用寿命。

轨道球阀的工作原理

顺时针转动手轮，阀杆上设有准确导向槽使球体顺时针转动90度，在阀杆的楔臂作用下球体向前摆动迫使球体密封面靠贴阀座密封面，达到密封效果。逆时针转动手轮使阀杆上升，球芯在阀杆楔臂和阀杆准确导向槽的作用下，先离开密封面(无摩擦)后球体逆时针转动90度，达到轨道球阀的开启。

凸轮的原理使得阀球在旋转中与阀座密封面脱离，旋转到位后再将阀球推向阀座实现密封。当阀门处于全开位置时，瞬时针转动手轮，在阀杆螺母与止推轴承配合下，阀杆开始下降并带动球体开始旋转。连接转动手轮，阀杆上的精密螺旋曲线槽轨道，与嵌于其内的导向销相互作用，带动球体随阀杆不停地按顺时针方向转动。当阀门将要关闭时，阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。继续转动手轮，再次下降的阀杆通过阀杆下端的凸轮结构机械地压迫球体，使球体密封面与阀座密封面紧密接触，从而达到密封的目的。轨道硬密封球阀处于全关位置时逆时针转动手轮，在阀杆螺母与止推轴承的配合下，阀杆开始上升，并带动球体开始旋转，。连续转动手轮，阀杆会在向上升的同时带动球体趋向阀座。轨道硬密封球阀将要开启时，阀杆上的精密螺旋曲线槽轨道与嵌于其中的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停地按逆时针方向转动。继续转动手轮，当阀杆升到极限位置时，此时球也已随阀杆倒转了90°，阀门已处于全开位置。轨道硬密封球阀结构特点：传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球论著启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。

轨道球阀的用途

轨道球阀产品非常适合易燃、易爆、易挥发、剧毒等环境条件下安全可靠作业。广泛使用于化工、石油、轻工、医药、纺织、造纸、环保、军事设施、机场等输送管道内介质切断或流通。

轨道球阀的结构特性：

轨道球阀的体积小、结构紧凑、使用与安装方便、寿命长。
具有无摩擦密封结构设计，阀门开启时球体转动前先离开密封面后转动，密封面之间接触没有刮擦作用，延长阀门的使用期。
阀门关阀时，由阀杆向下施加机械楔入挤压密封，可以得到紧密密封效果。 随介质温度变化，管道的应力不会造成对阀门机械性能与密封性能的影响。 阀门关闭时，球体在旋转过程中，球体与阀座保持着一定空间，由于球体的转动流量会减少，流速增大从而达到冲洗密封面的作用，使其保持清洁。
备用推力轴承，球体转动90度扭矩小。

轨道球阀结构特点

　　传统的球阀，无论是浮动式球阀或固定式球阀，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球阀启闭时，球体先偏转-δ角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。

轨道球阀主要零件材料
