斜面球阀

斜面球阀

产品名称:巨龙牌斜面球阀



产品类别:球阀



制造厂家:中国·浙江巨龙阀门有限公司



点击次数:

斜面球阀详细介绍

PDF文件浏览下载——球阀系列——斜面球阀

斜面球阀独特的结构密封更加可靠斜面球阀又称“楔式球阀”,采用整体上装式新型结构。两阀座密封面设计成楔形两斜面,球体上部有一弹簧。在弹簧力的作用下,阀座密封面与球体紧密贴合,形成可靠的密封。



1、独特的结构密封更加可靠斜面球阀又称“楔式球阀”,采用整体上装式新型结构。两阀座密封面设计成楔形两斜面,球体上部有一弹簧。在弹簧力的作用下,阀座密封面与球体紧密贴合,形成可靠的密封。

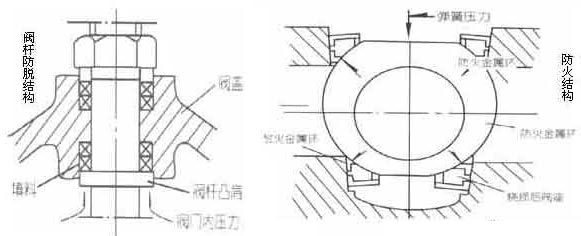

2、阀杆凸肩结构即可防脱又保证了上密封性能阀杆下端设有凸肩,可在阀体内压异常升高时,防止球阀阀杆脱出。在弹簧及介质力的作用下,阀杆凸肩压紧垫片,形成上密封效果。

3、先进的防火、防静电结构在球体与阀座之间设置有防火金属环。在意外火灾阀座烧损后,金属环压在球体上起到密封作用。确保系统的安全,防止重大事故发生。斜面球阀球体上部的予紧弹簧可将球体与阀座摩擦产生的静电,经导线导入地下。防止因静电产生的火花点燃易燃易爆介质,保证系统的安全。

4、阀门的启、闭力小,安装、维修方便阀杆填料函的密封采用填料平面与阀杆凸肩、
阀盖平面的压紧,靠弹簧的予紧力及上压盖的压紧力实现密封。减轻了阀门的启闭力。斜面球阀采用整体上装式结构,只须将上部阀盖拆开,既可取出阀体内全部零件。便于阀门的维修和更换。

Q16型手动螺纹斜面球阀

DN

L

H

W螺纹

15

90

78

1/2”

20

100

82

3/4”

25

115

88

1”

40

150

95

11/2”

50

180

110

2”

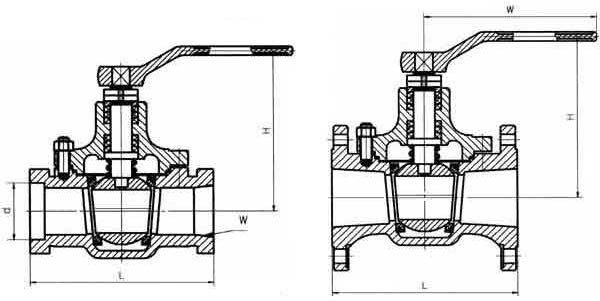

Q66型 承插焊型手动斜面球阀

承插焊连接PN 1.6、2.5、4.0、6.4(Mpa)

DN

L

H

d

15

90

78

22.5

20

100

82

28.5

25

115

88

34.5

40

150

95

48.7

50

180

110

61.3

Q46型 法兰连接斜面球阀

PN 1.6(Mpa)

DN

L

H

W

15

130

60

150

20

130

65

150

25

140

75

150

32

165

90

150

40

165

95

230

50

203

110

230

65

222

145

350

80

241

15

450

100

305

180

450

125

356

250

600

150

394

270

700

200

457

345

950

PN 2.5(Mpa)

DN

L

H

W

15

130

78

150

20

130

85

160

25

140

95

180

32

165

150

250

40

165

150

300

50

203

190

350

65

222

195

350

80

241

215

400

100

305

250

450

125

356

286

600

150

394

320

700

200

457

345

950
